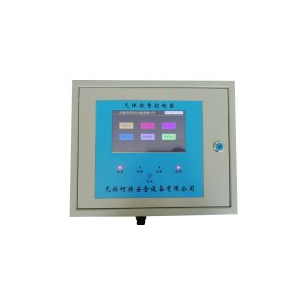

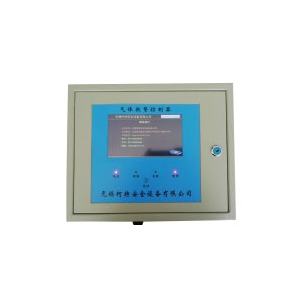

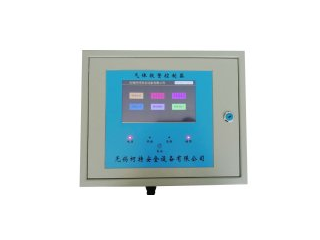

触摸屏控制器

触摸屏报警控制器是本公司研制的一款多路4—20mA/RS485变送器信号输入智能可控系统。该产品具有高稳定，高准确和高智能化的特点，并通过简单设置即可进行现场检测与报警，方便查看历史报警。目前版本的系统已集成有声光报警，并提供继电器常开常闭控制端, 方便用户外接报警器或其他需控器件

1.检测原理：

方式1: 系统通过给外接变送器提供24V标准直流电压，采集标准4—20mA变送器输入信号，分析处理以完成数码显示与报警操作 。

方式2: 系统通过给外接变送器提供24V标准直流电压，通过RS485将变送器数据读取并送显或报警动作。

2.可选变送器类型：24V直流供电，4-20mA 信号输入的三线制变送器，MODBUS协议的485变送器输入。

3.工作电压：220VAC±10%

4.使用环境：温度：-10°C—50°C

5.系统功率：最大功耗10W（无外接设备）。

6.系统与外接（气体）变送器连接线要求：

4-20mA采用3线制接法，单芯线直径≥1.5mm，线长≤500m。

485模式需要接入4根线,两根电源,两根485通讯线. 单芯线直径≥1.5mm，线长≤1000m。（如需更长请单独给探头供电）

用户端接口接法

（1）继电器接口：

      该接口为无源输出接口，用户使用时，可以将其作为一个开关来控制需要动作的设备。

（2）变送器接口：

可以连接三线制4-20mA的变送器，三线制按照所示线的定义对应连接即可。(具体接线见随机接线图)

也可以接多路总线制RS485（modbus协议）的变送器，供电以及通讯接线定义对应连接即可
