气体探测器

一.气体探测器概述 本系列可燃/有毒气体探测器，是我公司开发的功能实用、操 作方便的可燃气体报警器。探测器可选择是否具有显示器与声光 报警器。可与我公司的可燃/有毒气体报警控制器 KKT-500Z 系列

气体探测器

一.气体探测器概述

本系列可燃/有毒气体探测器，是我公司开发的功能实用、操

作方便的可燃气体报警器。探测器可选择是否具有显示器与声光

报警器。可与我公司的可燃/有毒气体报警控制器 KKT-500Z 系列

共同组成工业用气体报警系统。

该产品采用壁挂式的安装，通过与控制器的配合使用，并通

过控制器单片机对探测器上传的数据进行的各种数据的处理，最

终完成数据的显示，输出的控制等功能。

本产品的设计、制造及检验均遵循以下国家标准：

GB16808-2012《可燃气体报警控制器》国家标准每 20 平米一台

GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

GB15322.1-2003《测量范围为 0～100％LEL 的点型可燃气体探测器》

二、功能特点

☆显示所检测气体的浓度

☆故障报警、欠压报警

☆LED 数字显示

☆标定、校准功能

☆RS485 通讯

☆设有便于操作的高性能微处理器

☆自动开启风机和电磁阀

三、探测器技术参数

传感器类型：催化燃烧式/电化学式

电源：24V 电源供电

检测方式：扩散式

工作方式：长期连续工作

结构材料：压铸铝

连线方式：M20*1.5 阳螺纹防爆软管

防爆标志：Exd II CT6

防护等级：IP65

工作温度：-40～70℃

工作湿度：≤90%RH

重量：≤1.5kg

传输距离：≤1200m

连接通讯线：电线 2*0.5 屏蔽双绞线 RVVSP

电源线：电线 2*1.0 国标线 RVV。

安装方式：固定支架、管装、墙壁装

输出信号：4-20mA /RS485 信号

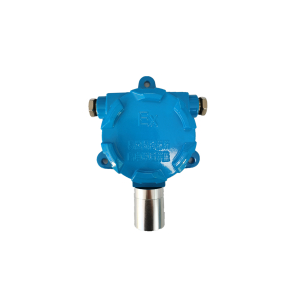

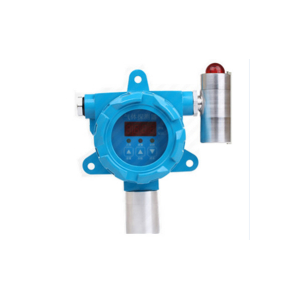

四、产品展示图

五、探测器安装说明

5.1 安装位置：

探测器安装在被检测气体易漏场所，安装位置根据被检测气体相对

于空气比重大小决定。

5.1.1 检测比空气重的可燃/有毒气体探测器，其安装高度应

距地坪（或楼地板）0.3～0.6m。检测比空气重的有毒气体的检

（探）测器，应靠近泄漏点,其安装高度应距地坪（或楼地板）

0.3～0.6m,且传感器部位向下。

5.1.2 检测比空气轻的可燃/有毒气体探测器，其安装高度应高出

释放源 0.5～2m,且传感器部位向下。

5.1.3 气体探测器应安装在无冲击、无振动、无强电磁场干扰、易

于检修的场所，安装探头的地点与周边管线或设备之间应留有不小

于 0.5m 的净空和出入通道。

5.2 安装注意事项：

为了正确使用探测器及防止探测器故障的发生，请不要安装

在以下位置

直接受蒸汽、油烟影响的地方；

给气口、换气扇、房门等风量流动大的地方；

水气、水滴多的地方（相对湿度：≥90%RH）；

温度在-40℃以下或 55℃以上的地方；

有强电磁场的地方。

六、探测器使用说明

6.1 上电

将探测器与控制器设备接好，确认无误后接通电源，声光报警

器响一声，探测器显示数字，表示检测开始。（注：普通款探测器

与液晶显示款探测器没有声光报警器）

6.2 检测

当气体浓度高于设置浓度时，报警器发出报警声，LED 灯闪

烁。当气体浓度低于于设置浓度时，报警器关闭报警声，LED 灯熄

灭。（注：普通款探测器与液晶显示款探测器没有声光报警器）

七、气体探测器的维护

7.1 注意事项

◆.探测器出厂前经过了严格的标定，在安装好之后请不要随意更换

元器件，如果要更换，必须重新标定；

◆.探测器的传感器使用寿命正常情况下为两年；因使用环境的不

同其使用寿命有可能下降，应每年定期进行检测维护；

◆.探测器传感器禁止高浓度气体的冲击，否则可能会损坏传感器；

◆.避免探测器经常断电，经常性的断电会导致检测元件工作的不

稳定；

◆.在使用过程中，要定期检查仪表工作是否正常，检查周期至少

每三个月一次。

7.2 常见故障的分析与排除

◆报警系统安装好，首次通电预热后，有可能会出现报警或故障现

象，此时对系统进行复位观察一段时间即可。

◆ 电源指示灯不亮

产品电源线是否连接正确，电源电源是否为 24V，重新上电观察是

否点亮。如果连接正常，请联系厂家，返厂检测。

◆ 接通电源后主机无显示

主要为接线问题，先检查电源是否接好，插座是否牢固。电

源无误后，检查控制器内部的排线、插针等接插件是否牢固，

型号：KKT-100R系列

是本公司研制的一款八路 4—20mA/RS485 变

送器信号输入智能可控系统。该产品具有高稳定，高准确和高智

能化的特点，并通过简单设置即可进行现场检测与报警。目前版

本的系统已集成有声光报警，并提供继电器常开常闭控制端, 方

便用户外接报警器或其他需控器件。

该系统主要应用于需要检测可燃或各种有毒气体的场合中，显示

待检气体的数值指标量，当现场的某种待检气体的指标超出或低

于所设置的标准时，系统会自动进行一系列报警动作，如报警、

排风、跳闸等（根据用户的不同设置而不同）。

产品特点

1、4-20mA、485总线、开关量等信号输出，可供不同需求

2、可配备LED显示，实时显示

3、隔爆型外壳设计，防护等级高，更加安全

4、稳定性高，针对不同气体进行检测

5、旋钮式开盖，端子接线安装更加方便

6、声光报警灯可供添加，与主机双重报警

7、响应时间迅速，更短时间发现处置

8、零点漂移自动调整，长期稳定性能高

技术参数

可燃气体（部分）

毒气（部分）
