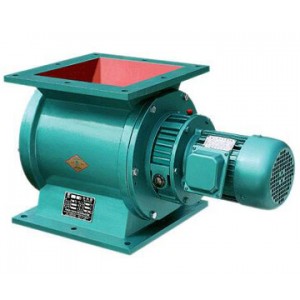

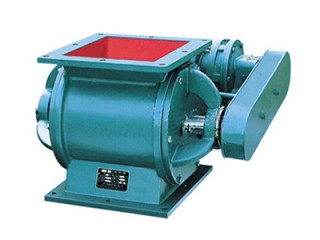

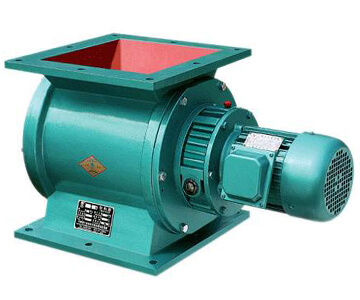

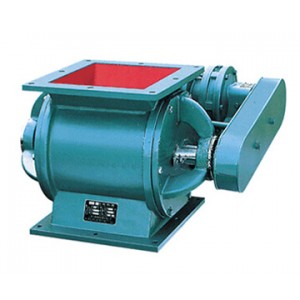

星型卸灰阀TYPE:DN150/200/250/300/400/500

星型卸灰阀简介

星型卸灰阀（又称叶轮给料机）是除尘设备，输送、排灰、锁风和其它设备给料的主要设备，适用于粉状物料、颗粒状物料。安装尺寸与各种除尘器相一致，为环保、矿山、冶金、化工、粮食、化学等工业部门广泛应用。

卸料器分普通型、耐压型、耐高温型三大类。卸料器可以以匀速驱动，按照控制速率连续排出物料，或者以不定的速度驱动，将卸料器作为喂料机使用。

卸料器普通型：可以用在150度以下及常温的通常物料上，可以连续均匀向输料管内供料，而在系统和分离收尘部，它又可以作为卸料器功能。

卸料器耐压型：它采用封闭型转子，可以广泛用在吸送式、压送式气流输送系统和负压输送设备上，旋转卸料器可以保证输送管内的气流压力不泄漏，能够安全的输送和收结物料，所以在这方面称为万锁气器，它不但可以耐压，同时兼备普通型功能。

星型卸灰阀工作原理：

刚性叶轮给料机,钢性叶轮给料机是由电机、壳体、转子、轴、压盖、叶轮、减速机、基座等组成,利用叶轮的机械回转原理,上部料仓的物料落在叶片之间的空隙中,随叶片的旋转将壳体上部料仓的物料均匀的从下部卸出,刚性叶轮给料机也可根据输送量的大小定制。

星形卸灰阀外形图：

星型卸灰阀的法兰接口方式主要有两种，方口为A型，圆口为B型。也可根据客户要求定做长方形及其他异形规格的卸灰阀。

刚性叶轮给料机技术参数：

A1×A	B1×B	C1×C	DN	D	D1	H	L	n-d	传动功率型号	功率KW	卸灰能力 m3/h	重量kg
150×150	200×200	230×230	150	230	200	250	870	8-Φ13	BLY-15-43	0.75	5	121
200×200	260×260	300×300	200	300	260	300	910	8-Φ17	BLY-15-43		12	178
300×200	360×260	400×300				300	910	8-Φ17	BLY-15-43		18	214
250×250	310×310	350×350	250	350	310	350	910	8-Φ17	BLY-15-43		24	258
300×300	360×360	400×400	300	400	360	450	1140	8-Φ17	BLY-18-59	1.5	30	308
400×300	460×360	500×400				450	1140	10-Φ17	BLY-18-59		40	335
500×300	460×360	600×400				450	1140	12-Φ17	BLY-18-59		50	65
400×400	560×360	500×500	400	500	460	600	1220	12-Φ20	BLY-22-71	3	60	398
500×400	460×460	600×500				600	1220	14-Φ26	BLY-22-71		75	428
500×500	570×570	630×630	500	630	570	760	1400	16-Φ26	BLY-22-71		118	524
700×500	770×570	830×630				760	1400	18-Φ26	BLY-22-71		160	654

叶轮给料机的产品特点：
（1）卸料器通过采用行星转动原理，输入输出在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。
（2）卸料器运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、耐磨性高。
（3）轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。
（4）卸料器具有过载能力强，耐冲击惯性力矩小，适用于起动频繁和反正转。
（5）用户如需特种规格，电机、链轮传动等卸料器，均可制做。可根据用户需要配置特殊专用电机，如防爆、调频、调速、船用电机等，以满足用户特殊要求。在材质上也可根据用户需要进行特殊加工，如耐高湿、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。
