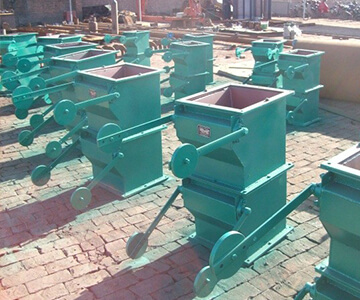

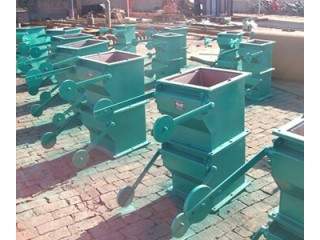

重锤翻板阀TYPE:200×200/250×250/300×300/400×400/500×500等

重锤翻板阀简介

重锤翻板是作为各类除设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。重锤翻板阀首要标准有200×200 250×250 300×300 400×400 500×500等。重锤翻板阀选用优质钢材焊接，是一种新式的快速电控卸灰设备，选用锥形灰仓，带斜角的密封面，卸灰完全，无磨损，切换快速，特别适用于枯燥粉尘，无粘度颗粒晶体等物料的运送体系中。Ⅰ型为单层卸灰阀，Ⅱ型为双层快速翻板锁气卸灰阀。其驱动方法分为：D电动、Q气动、Y电液动。加工精度高，具有锁气功用，其材料可选用铸钢、铸铁、不锈钢、钛钢等。满意用户不一样需求。

重锤翻板工作原理：

重锤翻板的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从而完成物料的输送。主要有单、双门翻板阀，双层翻板阀主要利用上下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态，来防止空气窜流。如果是在正压输送下，气动的双层锁气阀还可起到平衡及增压阀的助流作用，以达到设备即能连续脉动给料的同时又具有锁气的功能，以满足气力输送粉粒体物料的要求。

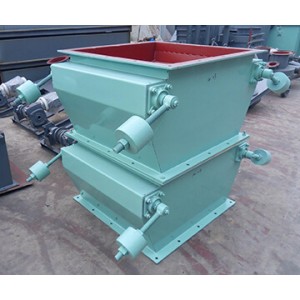

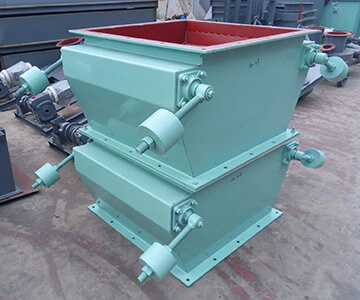

双层重锤翻板阀

双层重锤翻板阀采用机械传动，传动平稳，无冲击，无故障，更换备件少，使用可靠。该阀分为上下两层，工作时先由机械传动开启上阀，靠平衡配重自行关闭上阀，接着由机械传动开启下阀，靠平衡配重关闭下阀，这样完成一次卸灰周期。双层卸灰阀是冶金、有色、环保除尘设备中的理想卸灰阀。重锤翻板阀广泛适用于建材、冶金、化工、电力等行业。

重锤翻板阀尺寸表：

重锤翻板阀特点：
1、卸料灵敏、卸料均匀、卸料平稳；
2、密封严、锁气好；
3、好维护、易保养、不易坏；
4、法兰可供挑选：方形和圆形；
5、可根据客户要求挑选多种材质：不锈钢(SS304、SS304L、SS316、SS316L)，碳钢等；
6、可供选择的驱动方式：重锤式、气动和电动。
