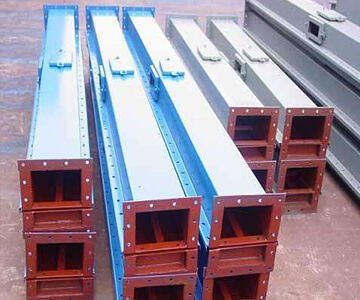

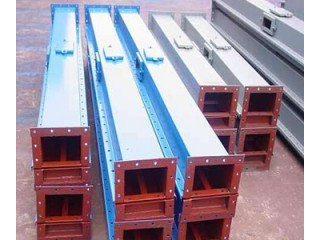

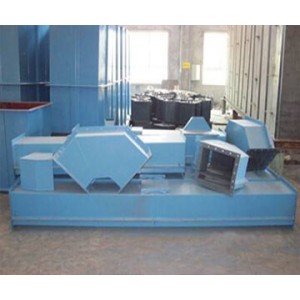

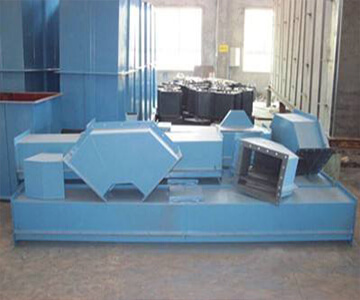

空气输送斜槽是一种用于输送干燥粉状物料的气力输送设备。在水泥工业中空气输送斜槽常用于输送水泥和生料粉。斜槽在输送物料中因为没有转动部件,易于维护,密封性好,无噪音,操作安全可靠,耗电少,改变输送方向方便,并能多点喂料和多点卸料而得到广泛的应用。斜槽的主要构件是透气层,采用PETS-6(涤纶)型合成纤维织物,是一种新型透气型,它具有耐高温(可达150℃),耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点。
XZ型空气输送斜槽采用高压离心风机为动力源,使物料在密闭的输送斜槽中能保持流态化的向下倾斜的流动,从而达到输送水泥、粉煤灰等易流态化的粉状物料的目的,输送斜槽与其它的输送设备相比具有输送能力大,保证物料不受潮等等优点。输送斜槽以高压离心风机(9-19:9-26型)为动力源,使密闭输送斜槽中的物料保持流态化向倾斜向下的一端缓慢的流动。该设备主体部分无传动部件,密封操作管理方便,设备重量轻,电耗少,输送能力大,容易改变输送方向,采用新型涂沦透气层等等优点。
规格 | XZ200 | XZ250 | XZ315 | XZ400 | XZ500 | XZ630 | XZ800 | |||
槽体宽度 | m m | 200 | 250 | 315 | 400 | 500 | 630 | 800 | ||
输 送 能 力 | a=4° | 水泥 | T/h | 22 | 40 | 70 | 130 | 220 | 320 | 400 |
生料 | 16 | 30 | 55 | 100 | 165 | 245 | 310 | |||
a=6° | 水泥 | 40 | 65 | 120 | 250 | 400 | 610 | 765 | ||
生料 | 30 | 55 | 90 | 185 | 300 | 455 | 565 | |||
a=8° | 水泥 | 50 | 80 | 140 | 300 | 470 | 720 | 900 | ||
生料 | 35 | 65 | 110 | 225 | 355 | 540 | 670 | |||
a=10° | 水泥 | 60 | 100 | 170 | 380 | 570 | 900 | 1080 | ||
生料 | 45 | 80 | 140 | 285 | 425 | 670 | 800 | |||
a=12° | 水泥 | 70 | 120 | 205 | 455 | 685 | 1080 | 1295 | ||
生料 | 50 | 95 | 165 | 340 | 510 | 805 | 960 | |||
槽体节长 | 标准节 | m m | 2000 | |||||||
非标准节 | m m | 250 | ||||||||
需要风压 | KPa | 4-5.5 | ||||||||
需要风量 | m3/m2.min | 1.5-2 | ||||||||
透 气 层 | 材质 | 合成纤维 | ||||||||
厚度 | m m | 4-6 | ||||||||
耐温 | ℃ | 150 | ||||||||
径向断裂强度 | N/cm宽 | 4700 | ||||||||
阻力 | Pa | 800-1200(在2m3/m2.min条件下) |
代号 |
a1 | b1 | e1 | f1 | m1×R1 | n1×R1 | n-Φ1 | |||||||
型号 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 |
XZ200 | 120 | 200 | 120 | 150 | 210 | 280 | 210 | 230 | 2×86 | 4×63 | 2×86 | 3×66 | 8-Φ14.5 | 14-Φ12 |
XZ250 | 150 | 250 | 150 | 200 | 240 | 330 | 240 | 280 | 3×70 | 4×70 | 3×70 | 3×83 | 12-Φ14.5 | 14-Φ12 |
XZ315 | 150 | 250 | 150 | 250 | 240 | 330 | 240 | 330 | 3×70 | 4×75 | 3×70 | 4×75 | 12-Φ14.5 | 16-Φ12 |
XZ400 | 150 | 315 | 150 | 315 | 240 | 395 | 240 | 395 | 3×70 | 5×73 | 3×70 | 5×73 | 12-Φ14.5 | 20-Φ12 |
XZ500 | 200 | 400 | 200 | 400 | 290 | 480 | 290 | 480 | 3×88 | 6×75 | 3×88 | 6×75 | 12-Φ14.5 | 24-Φ12 |
XZ630 | 200 | 500 | 200 | 500 | 290 | 580 | 290 | 580 | 3×88 | 7×79 | 3×88 | 7×79 | 12-Φ14.5 | 28-Φ12 |
代号 | a2 | b2 | e2 | f2 | m2 × R2 | n2 × R2 | N - Φ3 | d1 | d2 | d3 | n-Φ2 | d4 | d5 | d6 | n- Φ 4 |
型号 | |||||||||||||||
XZ200 | 206 | 206 | 286 | 286 | 3 × 82 | 3 × 82 | 14 - Φ12 | 108 | 152 | 188 | 4 - Φ 12 | Φ130 | Φ160 | Φ190 | 6 - Φ 12 |
XZ250 | 256 | 256 | 336 | 336 | 4 × 75 | 4 × 75 | 16 - Φ12 | 108 | 152 | 188 | 4 - Φ 12 | Φ135 | Φ170 | Φ205 | 6 - Φ 12 |
XZ315 | 321 | 321 | 401 | 401 | 5 × 73 | 5 × 73 | 20 - Φ12 | 260 | 225 | 260 | 6 - Φ 12 | Φ190 | Φ225 | Φ260 | 8 - Φ 12 |
XZ400 | 406 | 406 | 486 | 486 | 6×75 | 6×75 | 24-Φ12 | 315 | 280 | 315 | 8-Φ12 | Φ245 | Φ280 | Φ315 | 8-Φ12 |
XZ500 | 506 | 506 | 586 | 586 | 7×79 | 7×79 | 28-Φ12 | 340 | 305 | 340 | 8-Φ12 | Φ270 | Φ305 | Φ340 | 8-Φ12 |
XZ630 | 638 | 638 | 738 | 738 | 8×86 | 8×86 | 32-Φ14.5 | 405 | 370 | 405 | 12-Φ12 | Φ355 | Φ395 | Φ435 | 12-Φ12 |
空气输送斜槽安装
1、一般直线输送安装进出料向下倾斜6--10度,上下槽体及各槽衔接处做到切实可靠的密封(可加垫)
2、需转弯用90度弯(分左右)
3、需分岔用三通槽或四通槽并在分岔后加载气阀。以控制流态化物料的流向,保证物料“允气”用风,停用段则能减少风量耗费
4、输送线过长或分岔后的下槽体侧面再加风机空气斜槽的耗气量计算公式如下:
V=60×α××L 式中V—耗气量m3/h;α—单位面积透气层的耗气量一般为2.0--3m3/m2 min;B—斜槽宽度mm;L—斜槽长度m。
5、本斜槽排风在出料槽上槽体排风,经排风管道后应进入小型布袋除尘口,其风量为所需风量的1.5倍,排风口处上槽压力要求保持再0左右。
空气输送斜槽使用及维修
1、开机时先开风机再加料,关机时先停止加料,待料送完(或接近送完)后再停风机,分岔上的风机不用时停机;
2、输送槽应保持密封,如有漏气、漏粉应检修;
3、更换涤纶透气层时:
a、裁剪,按要求的尺寸将透气层裁剪好,用电熨斗(或加热的钢条)将切口处加热封锁,防止扩散;
b、打孔,用略小于安装螺栓直径的铁棍加热,在透气层四周需要穿孔的部位穿孔。穿孔时注意不要让明火烧坏透气层。若用钻机打孔时,钻机后要用热铁棍将孔周熨热封锁,以防止脱散;
c、将透气层平铺于冲箱上,穿过螺栓,四周加铁条压紧,拧紧螺冒即可使用;
d、压条(或法兰)应去 刺,焊接处磨干;
e、为保证密封,可在透气层下表面四周涂抹高分子密封胶(或加10毫米厚毛毡垫)。
