产品详情

品牌

信翔

产地

江苏-南通市

报价方式

按实际订单报价为准

最小起订量

供货总量

发货期限

付款之日起3天内发货

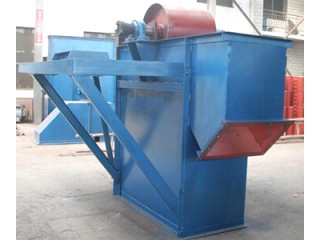

TD斗式提升机提升机简介

TD斗式提升机由提升机上、下链轮，皮带，挖斗，丝杆，进出料口，箱体，电机减速机等组成，具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等。该提升机的转速每分钟不能超过85转，转速过高，会出现卸料不净，挖斗留有余料等情况。普通皮带的斗式提升机正常输送高度一般不会超过20米，钢丝绳芯的皮带斗式提升机的输送高度最高可达80米。

TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。TD型按JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式，较新型。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TD型斗式提升机技术参数表

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽(mm)	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距(mm)	280		350		360		450		400		500		480		560
带宽(mm)	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大块(mm)	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽(mm)	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距(mm)	500		625		710			300		400		500		640
带宽(mm)	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大块(mm)	60				70			25		35		45		55

TD型斗式提升机工作原理

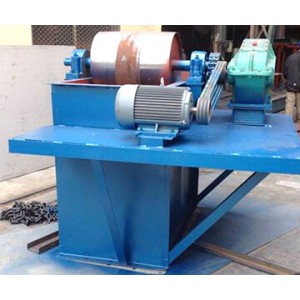

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

TD型斗式提升机具有以下特点：
1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
5.本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当得料斗。

TD型胶带式斗式提升机的主要构件:

TD型胶带式斗式提升机由牵引件（胶带）、畚斗、机头、机筒、底座组成。

1. 带的连接方式：
a 搭接：简单，用多，但在接头处的绕性差，注意接头方向应顺着胶带运行的方向。搭接长度>2 个料斗间距；
b 平接：接头绕性差
c 角接：角接的皮带挠性好、强度高、接头平整，运转平稳适用于一些大型的提升机。

2 牵引件（胶带）
1）材料：一般采用棉布芯橡胶带，尼龙芯胶带，钢绳芯胶带
2）特点：运转平稳，自重小，价廉，噪音小，可使用较高的工作速度，但强度低，打孔固定畚斗使胶带强度明显下降，常用于干燥的、温度低的、含油少的物料提升，不宜输送含油量高、高温、潮湿物料的提升（如熟胚）。

3. 畚斗
畚斗有钢板冲制、焊接而成；塑料斗；尼龙斗

4. 畚斗的固定及间距
1) 畚斗在皮带上的固定：要求操作简单，牢固，拆卸方便，对牵引件的强度不应有较多的降低，要用特制沉头螺钉。
2) 斗间距：决定斗在牵引件上的疏密，也即关系到斗升机的输送量，斗间距小，输送量大，但过小可能影响卸料。一般取斗深的2.5-3.5倍，约200-400mm。

5. 机筒
1）形状：即机壳的中间部分，有单管式（用于低速斗升机）双管式（高速、粉尘多的工作环境）。
2）机筒尺寸：应保证料斗在其中运行时不发生碰撞。
3）观察窗、检修口。

6. 机头
机头是有由头轮、机头外壳、卸料口、传动装置组成。提升机在头轮轴上都会安装止逆装置，防止设备在运转过程中出现故障出现倒转现象造成堵料。

7. 底座
1）由机座外壳、底轮、张紧装置、进料斗、跑偏及测速感应装置组成。底轮：D 底≤D头，减少装料阻力
2）机座外壳：机座高度根据张紧装置的行程确定，应使底轮在*位置时不露出机座上表面，在*位置时料斗与机座底面保持30-40mm。
3）侧面安装插板用以清理机座内的积料。

TD系列板链斗式提升机的安装：

1、斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机安装后达到垂直要求。

高度较高的斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物（如料仓、车间等）连在一起以增加其稳定性。安装时先安装下部部件，固定地脚螺栓，然后安装中部机壳，后安上部机壳。机壳安装成功，校正垂直度。在全高上下用铅直线测量，误差应小于10mm。上下轴应平行，其轴心线应在同一平面内。

高度较低的斗式提升机安装时，可以在地平面把上、中、下机壳全部连接并较正好，然后整体吊直固定在砼基础上。

2、机壳安装好后，安装链条及料斗。料斗连接用的U型螺丝，既是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。

3、链条及料斗安装好以后，进行适当张紧。

4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

5、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象，轴承温升不超过250C，减速机温升不超过300C。空运转2小时后，一切正常即可进行负荷试车。带负荷试车时喂料应均匀，防止喂料过多，堵塞下部造成“闷车”。

TD系列板链斗式提升机使用维护注意事项：

1、斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料，然后再停车。

2、不能倒转。倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。

3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。

4、及时适量补充润滑油。

5、链条和料斗严重磨损或损坏时应及时更换。
