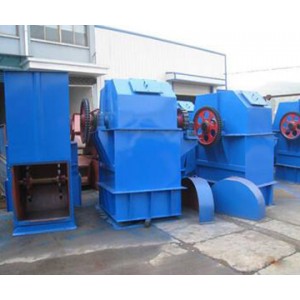

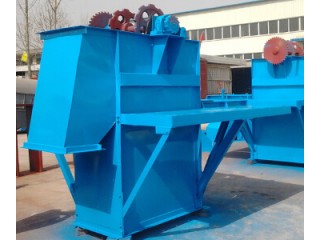

NE型板链斗式提升机

NE型板链斗式提升机简介

NE型板链斗式提升机是由国外引进_技术研制的新产品，主要技术参数符合机械部标准（JB3926-85）。采用自流式装料，重力式卸料。链条是_合金钢高强度板式链条，耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到库，在物料重力作用下自行卸料。本系列提升机规格多（NE15~NE800共11种）提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

NE型板链斗式提升机技术参数表

型  号	提升量 ( 立方/小时 )	物料*大块度
		占百分比　 %
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	200	165	135	110

NE板链式提升机工作原理

NE板链式提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上，在驱动装置作用下，驱动链轮带动牵引构件和料斗作回转性的循环运动，物料由下部进料口喂入各料斗，当物料被提升至上链轮时，在重力和离心力的作用下由出料口卸出。

NE斗式提升机具有以下特点：
1、提升范围广。该板链斗式提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度。
2、输送能力大。该板链斗式提升机具有NE15～NE800多种规格。提升量范围为15～800m³/h。
3、驱动功率小。该NE斗式提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年。
5、提升高度高。该系列板链提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40M)。
6、密封性好。环金污染少。
7、运行可靠性好。先进的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时。
8、操作、维修方便、易损件少。
9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
10、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
11、使用成本低。由于节能和维修少，使用成本极低。

NE系列板链斗式提升机主要结构:

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE系列板链斗式提升机的安装：

1、斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机安装后达到垂直要求。

高度较高的斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物（如料仓、车间等）连在一起以增加其稳定性。安装时先安装下部部件，固定地脚螺栓，然后安装中部机壳，后安上部机壳。机壳安装成功，校正垂直度。在全高上下用铅直线测量，误差应小于10mm。上下轴应平行，其轴心线应在同一平面内。

高度较低的斗式提升机安装时，可以在地平面把上、中、下机壳全部连接并较正好，然后整体吊直固定在砼基础上。

2、机壳安装好后，安装链条及料斗。料斗连接用的U型螺丝，既是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。

3、链条及料斗安装好以后，进行适当张紧。

4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。5、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象，轴承温升不超过250C，减速机温升不超过300C。空运转2小时后，一切正常即可进行负荷试车。带负荷试车时喂料应均匀，防止喂料过多，堵塞下部造成“闷车”。

NE系列板链斗式提升机使用维护注意事项：

1、斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料，然后再停车。

2、不能倒转。倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。

3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。

4、及时适量补充润滑油。

5、链条和料斗严重磨损或损坏时应及时更换。

NE型斗式提升机结构示意图

外形安装尺寸图:
