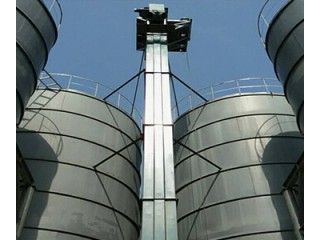

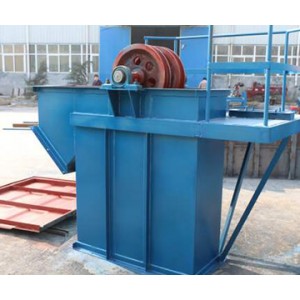

TH斗式提升机使用于垂直输送磨琢性较大的粉状、粒状、及小块状的物料，如粮食、煤、水泥、碎矿石等，输送高度可达到40m。值得一说的是设备的链条经特殊处理寿命长，下部采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。
TH斗式提升机属于链条斗式提升机的一种，跟TD斗式提升机相比，料斗的承受部件为链条，取代了原有皮带传动。采用锻造的环形链条作为牵引构件，在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40m之间，斗宽从160-1250。
| 提升机型号规格 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | |
| 输送量(100%)米3/时 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料斗 | 料斗容积(盛水)升 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 |
| 料斗间距(毫米) | 512/688 | ||||||||
| 链条 | 圆钢直径*节距(毫米) | φ18*64/φ22*86 | |||||||
| 单条破断载荷(千牛顿) | ≥320~≥480 | ||||||||
| 单位长度牵引件重量(公斤/米) | 25.64 | 26.58 | 31.0 | 31.9 41.5 | 44.2 | 49.0 | 52.3 | ||
| 传动链轮转速(转/分) | 42.5 | 37.6/35.8 | 31.8 | ||||||
| 输送物料最大块度(毫米) | 35 | 40-50 | 60 | ||||||
TH提升机在工作时，料斗把物料从下面的储藏室中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，将物料倒入接受槽内。带传动的提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。th提升机一般都装有机壳，以防止th提升机中粉尘飞扬。
1、输送量大，相同斗宽的TH型斗式提升机型与HL型斗式提升机型相比，输送量增大近一倍。
2、th提升机采用组装式链轮，有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费。
3、th提升机的结构紧凑，机械尺寸小与同等提升量的其他类型提升机相比，NE提升机的机械尺寸较小。
4、设备的机身下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链。
本机备有两种料斗：
zh型（中深斗）一般使用于输送湿的，易结块，较难抛出的物料，如湿砂、型砂、化肥、碱粉等。
sh型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
本提升机代号为TH，即圆环链斗式提升机，产品规格以斗宽表示。
外形安装尺寸图:
